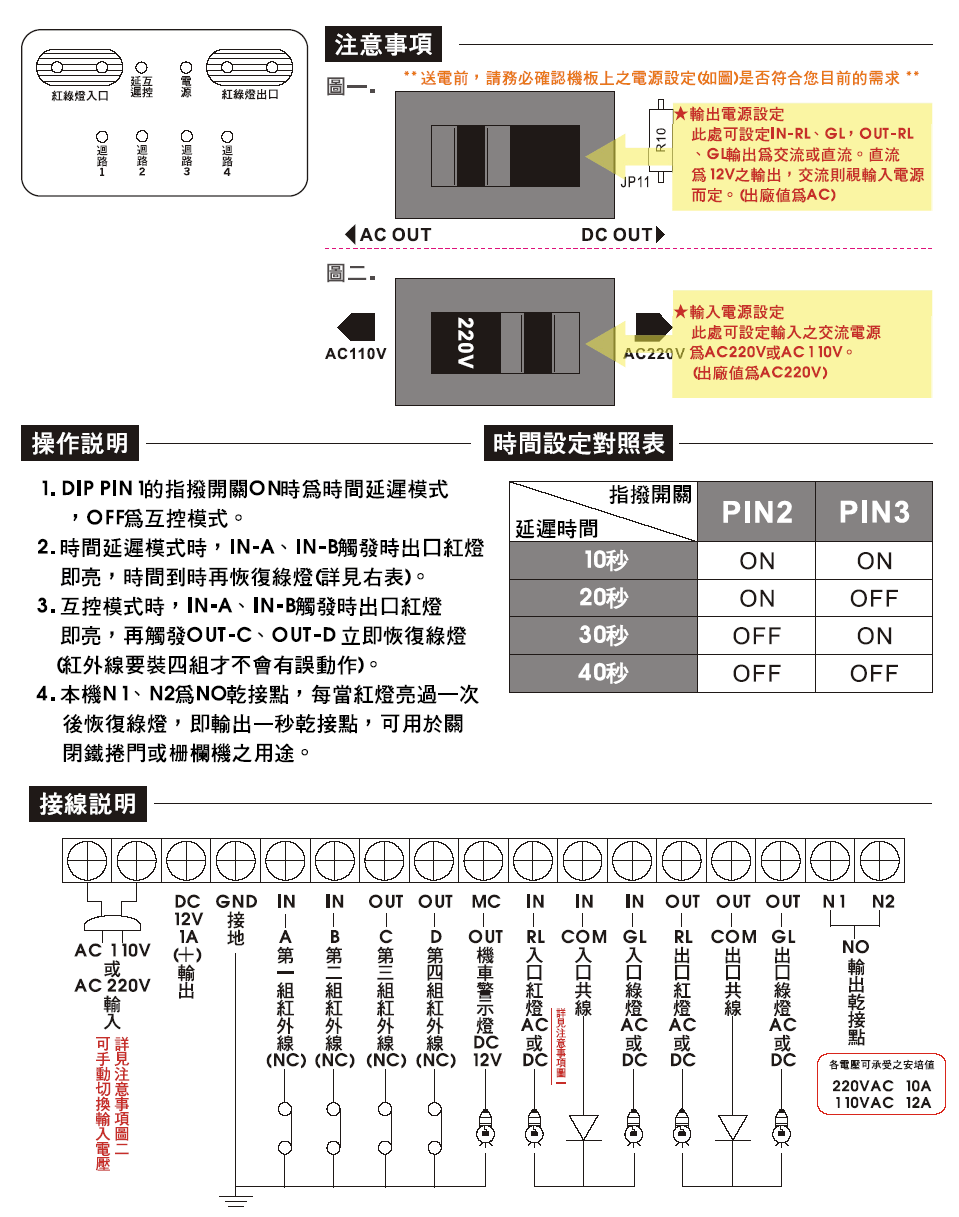

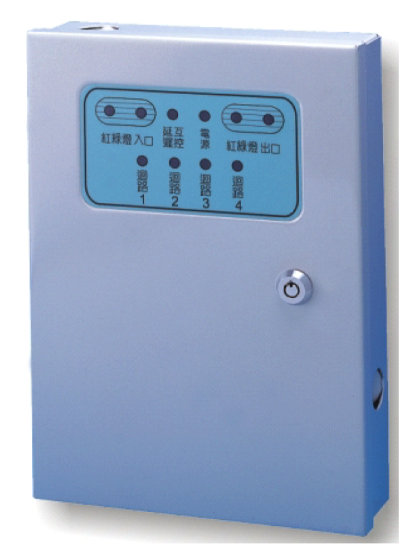

WL-02 車道控制主機(雙向) 配線圖例

PS:IN(入口) 觸發紅外線標準安裝需使用2組紅外線,亦可只使用1組(A)或(B),但此時人員或機車行經現場時亦會觸發紅綠燈動作,若同時使用2組紅外線(間隔2M左右),即可避免人員或機車觸發紅綠燈動作. OUT(出口)觸發紅外線(C)或(D)同此道理.

...............................................................................................................................................................................................................................................
