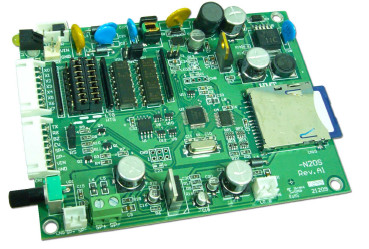

| VC-N20S 數位錄放音模組(SD卡編輯型) | ||||
| VC-N20S
功能與規格表 |
|
輸入觸發點數 |
8 點 , 光耦合隔離 |
|
輸入觸發方式 |
High / Low , TTL 與非 TTL 準位輸入,使用短路端子選擇. |
|
外部控制回應信號 |
Busy 訊號輸出可設定TTL 或依輸入電壓準位輸出/ EOV 訊號, 使用TTL 準位輸出 |
|
支援語音記憶體容量 |
32 Mb |
|
支援Sampling Rate |
8KHz / 11KHz / 16KHz / 22KHz / 24KHz / 32 KHz |
|
最大播音時間 |
511秒/ 8KHz |
|
最大語音訊息數量 |
225句(請參考觸發模式) |
|
最大使用語音檔案數量 |
160 個語音檔案 |
|
輸入點屬性支援 |
Edge / Level ,Hold / Unhold , Retrigger / Irretrigger |
|
輸入點屬性設定 |
各點獨立設定 |
|
觸發模式支援/ 使用輸入觸發點/ 最大語音訊息輸出 |
|||
|
單點模式Single Mode |
X0-X7 |
8 |
|
|
單點循環模式Circulating mode |
X0-X7 |
8 |
|
|
二進位編碼模式Binary Mode |
X0-X6, Strobe X7 |
127 |
|
|
並列二進位模式Parallel Mode |
X0-X7 |
254 |
|
|
串列編碼模式Serial Mode |
Rx |
255 |
|
|
串列編碼封包模式Serial Frame Mode |
Rx |
255 | |
| VC-N20S
電 |
|
供應電源 |
DC 12~24V |
|
語音格式 |
PCM, 8bits |
|
音頻放大器輸出 |
3 Watt, Ro = 4 ohm |
|
待機消耗電流 |
64mAat DC 12V |
|
動作消耗電流 |
180mA at DC 12V |
|
觸發點訊號保持時間 |
最少80ms |
|
Watch Dog 功能 |
Yes |
|
電源反接保護 |
Yes |
|
直流突波電壓保護 |
Yes |
|
工作溫度 |
0℃-70℃ |
|
Line Out |
Yes |
|
音量調整 |
Yes |
|
串列通訊協定 |
2400 bps / 4800 bps / 9600 bps, N,8,1 |
|
串列通訊準位 |
Tx: TTL, Rx: TTL / RS-232 |
|
PCB 尺寸(L x W x H) |
118x 87(mm) |
|
金屬殼裝 |
Yes(No) |
 |
||||

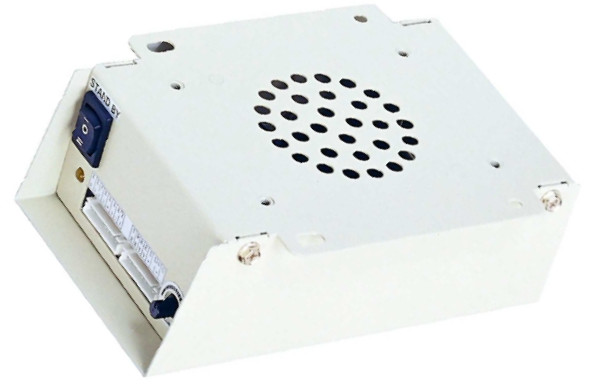

| VC-N20S 數位錄放音模組 可選購外殼(含喇叭) | ||||
.......................................................................................................................................................................................................
 |
