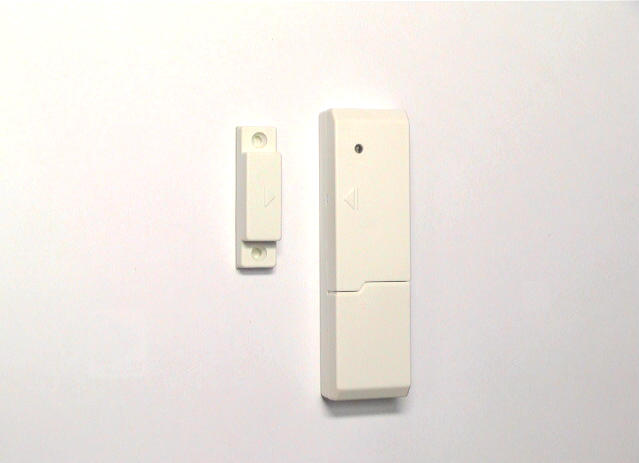

HG-122 無線門窗磁簧開關

　


　

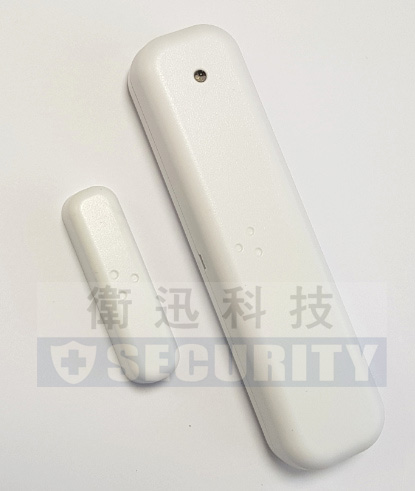

HG-322 無線門窗磁簧開關


　


　 HG-122 安裝於右側窗框外圖例 　 　 HG-122 安裝於左側窗框內圖例 　 　 HG-122 於窗戶開啟時觸發(LED亮紅燈) 　


　


　

HG-122 安裝於標準型左右推拉窗圖例:
每個窗戶需裝置2組HG-122無線磁簧開關,HG-122之有效磁引(磁力)約1.8CM,主體以內附之雙面膠帶固定即可,磁鐵部份有螺絲孔可固定安裝,或以內附雙面膠帶固定


　


　

HG-122 安裝於右側窗欲作通風時(開窗作防盜)圖例1:
上圖為關窗作防盜示意圖,此時需另購2個LK-152M磁簧用磁鐵(磁引2.5CM較大),安裝間隔以不超過10CM為限,開窗作防盜以必要之需通風窗戶為主,不需每個窗戶皆做此設計,因為防盜系統設計以密閉完整為標準條件,開窗作防盜有一定之風險,此時室內應有輔助性之紅外線人體偵測器做第二道防護,以達到完善之防盜效果.

數量:


HG-122 安裝於右側窗欲通風時(開窗作防盜)圖例2:
 將右側窗開啟至第一個LK-152M磁鐵位置,此時HG-122亦可進入防盜警戒定位,當右側窗再往左側開啟移動便會觸發防盜警報.


　




HG-122 安裝於標準型大門圖例:
將HG-122主體安裝於門把正上方之門框處即可,而磁鐵則固定於門板上.

.......................................................................................................................................................................................................
